CMOS-Kameramodul
Ihr professioneller Hersteller von Kameramodulen
Guangzhou Sincere Information Technology Ltd. ist seit seiner Gründung im Jahr 1992 ein professionelles und führendes High-Tech-Unternehmen im Bereich Hersteller integrierter optischer Geräte und Anbieter von Lösungen für optische Bildgebungssysteme. Wir sind auf die Herstellung verschiedener Kameramodule spezialisiert, um Sie bei der Erstellung hochgradig individueller Kameramodullösungen zu unterstützen, darunter MIPI-Kameramodule von 0,1 MP bis 200 MP und USB-Kameramodule sowie Endoskopkameramodule mit einem Durchmesser von 0,9 mm bis 10 mm.
Qualitätssicherung
Alle unsere Kameramodule müssen von einer professionellen Qualitätskontrolle geprüft werden, und die Produkte werden vor dem Versand in strikter Übereinstimmung mit den nationalen Standards geprüft. Und der gesamte Prozess wird strikt nach dem ISO9001-Qualitätssystem umgesetzt.
01
Fortschrittliche Ausrüstung
Professionelle Herstellung von AA-Geräten (Active Alignment), staubfreie COB-100--Werkstatt.
02
Professionelles technisches Team
Seit über 30 Jahren fertigen wir Kameramodule. Und wir verfügen über erstklassige professionelle F&E-Talente, Managementtalente und Vertriebselite mit umfassender Erfahrung.
03
Guter Service
Wir bieten 1 Jahr Ersatz und 10 Jahre Garantie. Darüber hinaus bieten wir Schulungen zum Umgang mit dem Kameramodul an.
04
Angemessener Preis
Wir bieten wettbewerbsfähige Preise, um eine Win-Win-Situation zu erzielen.
05
Das CMOS-Kameramodul ist ein Miniaturbildgerät, das optische Komponenten und elektronische Verarbeitungssysteme integriert. Es ist eine Schlüsselkomponente zur Erzielung von Bild- oder Videoaufnahmefunktionen in modernen elektronischen Geräten. Im Kern nutzt es einen CMOS-Bildsensor als lichtempfindliches Element und wandelt das vom Objektiv gesammelte Lichtsignal über eine Fotodiode in ein analoges elektrisches Signal um, das 4K@60FPS-Hochgeschwindigkeitsvideos und ultraklare HDR-Bildaufnahmen unterstützt. Es hat eine geringe Größe und einen geringen Stromverbrauch und ist ein Kameramodul, das in Bereichen wie Smartphones, intelligenten tragbaren Geräten, Überwachungskameras, Robotersichtgeräten, industriellen Inspektionsgeräten und kardanischen Aufhängungen für unbemannte Luftfahrzeuge weit verbreitet ist. Kurz gesagt handelt es sich bei CMOS-Kameramodulen um Mikrosysteme, die optische Signale in qualitativ hochwertige digitale Bilder umwandeln. Ihre technologischen Iterationen entwickeln sich kontinuierlich in Richtung einer intelligenten und äußerst zuverlässigen Bildgebungstechnologie weiter.
Vorteile des CMOS-Kameramoduls
Niedrige Kosten der Massenproduktion
Hergestellt mit Standard-Halbleiterprozessen, kompatibel mit gängigen Wafer-Produktionslinien, deutlich geringere Massenproduktionskosten als CCD.
Hohe Integration
Integrieren Sie den Bildsensor, den Analog{0}}zu--Digitalwandler und die Steuerschaltungen auf einem einzigen Chip, wodurch die Größe des Kameramoduls erheblich reduziert wird.
Design mit extrem geringem Stromverbrauch
Wenn nur die erforderlichen Schaltkreiseinheiten aktiviert sind, beträgt die typische Betriebsleistung nur 1,2 W, was die Batterielebensdauer bei der Verwendung auf mobilen Geräten verlängern kann.
Parallele Signalauslesung
Unterstützt die Ausgabe von Bildern mit hoher Bildrate wie 4K@60fps, wodurch sowohl Hochgeschwindigkeits-Serienaufnahmen als auch Videoanforderungen gleichzeitig erfüllt werden können.
Multimodale Bildgebungsfähigkeit
Unterstützt RGB-IR Dual--Fusion, sorgt für Bildkontinuität beim Wechsel zwischen Tag- und Nachtumgebungen und eignet sich für Aufnahmen bei jedem Wetter und bei komplexen schlechten Lichtverhältnissen-.
Multifunktionale-Integration
Autofokus und Hochgeschwindigkeitsaufnahmen mit VCM-Motor und verbessertem Global Shutter.
Arten von CMOS-Kameramodulen
Autofokus-CMOS-Kameramodul
Durch die Integration der VCM-Motorantriebstechnologie wird ein schneller und präziser Autofokus erreicht, der sich für dynamische Szenenaufnahmen eignet. Der ISP-Algorithmus kann kombiniert werden, um die Fokussierungsgenauigkeit und Reaktionsgeschwindigkeit zu optimieren und die Bildschärfe zu verbessern.

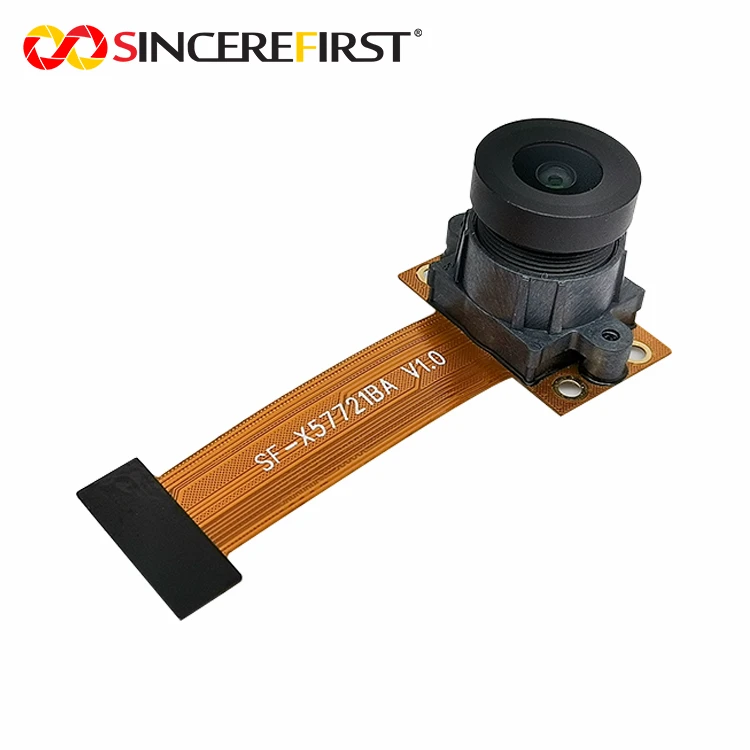

CMOS-Kameramodul mit hoher Bildrate
Unterstützt die Ausgabe mit hoher Bildrate wie 4K@60FPS oder 1080P@120FPS, um den Anforderungen der Hochgeschwindigkeits-Bewegungs- und Videoaufnahme gerecht zu werden. Die parallele Signallesetechnologie reduziert die Latenz und sorgt für eine reibungslose Video-Streaming-Übertragung.
4K Ultra HD CMOS-Kameramodul
Es bietet eine 4K-Ultra-{1}}High-Definition--Auflösung mit einer effektiven Pixelzahl von bis zu 11 Millionen und verfügt über hervorragende Detailerfassungsfunktionen.
Hochleistungs-CMOS-Sensoren wie der OV OS12D40 werden verwendet, um eine genaue Farbwiedergabe und Anpassungsfähigkeit an Umgebungen mit wenig Licht zu gewährleisten. Unterstützt mehrere Bildratenmodi wie 4K@30FPS oder 2,7K@60FPS, um die Vielseitigkeit und Anwendungsflexibilität zu erhöhen.
Global Shutter CMOS-Kameramodul
Es nutzt die Global-Shutter-Technologie zur Eliminierung von Bewegungsunschärfe und eignet sich für die Aufnahme von sich schnell bewegenden Objekten. Unterstützt die Echtzeitanzeige mit hoher Bildfrequenz, z. B. 22 Bilder pro Sekunde bei voller Auflösung, und ist mit einer USB3.0-Schnittstelle für schnelle Datenübertragung ausgestattet.
HDR-CMOS-Kameramodul
Die Bildgebung mit hohem Dynamikbereich wird durch die Kombination von ISP-Algorithmen einschließlich automatischer Belichtung und Farbkorrektur erreicht, um helle und dunkle Details und die Anpassungsfähigkeit an Szenen zu verbessern. Unterstützen Sie qualitativ hochwertige-Aufnahmen in komplexen Lichtumgebungen, z. B. beim Wechsel zwischen Tag- und Nachtszenen. Es kann auch mit Rauschunterdrückung und Schärfungsverarbeitung kombiniert werden, um die Authentizität und Genauigkeit des Bildes zu optimieren.
Monochromes CMOS-Kameramodul
Durch die Integration von MONO-Chips und schärferen Rauschunterdrückungsalgorithmen werden die Sensorparameter optimiert, um die Lichtempfindlichkeit und Auflösung zu verbessern, die Bildschärfe zu gewährleisten und das Rauschen zu reduzieren.
Anwendung des CMOS-Kameramoduls
KI-Roboterstaubsauger
Während des dynamischen Reinigungsprozesses kann der VCM-Motor die Brennweite schnell in Echtzeit anpassen, die Umrisse von Hindernissen erkennen und ihnen ausweichen sowie den Reinigungspfad in Echtzeit intelligent planen.
Hochgeschwindigkeitsdrohne
Wenn Sie mit hoher Geschwindigkeit fliegen, können Sie mit der Hochgeschwindigkeitsvideoaufnahme 1080P@120FPS die Bewegungsbahn jedes Bildes präzise erfassen.
Sicherheitsüberwachungskamera
Es kann 4K@30FPS-Ultra-High-Definition-Bilder ausgeben, die Bilddetails auch bei schlechten Lichtverhältnissen präzise wiedergeben und so die Ultra-{3}High-Definition des Überwachungsbilds gewährleisten.

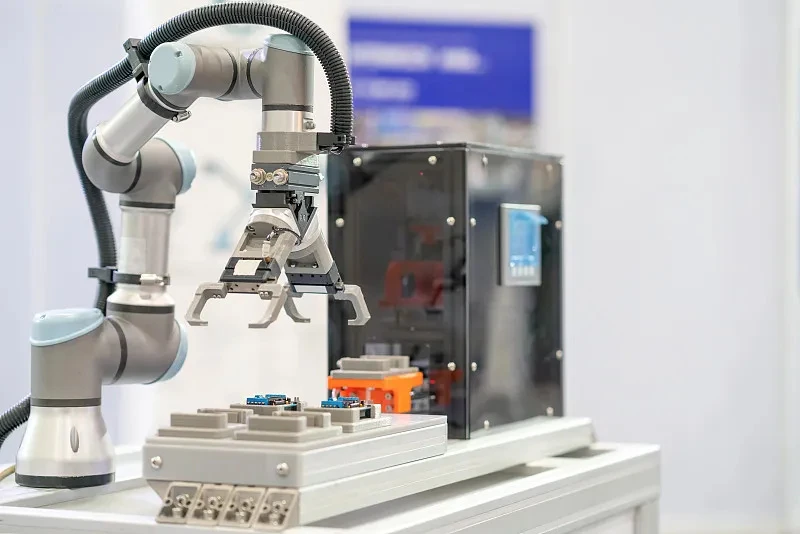

Roboterarm-Vision-Positionierungssystem
Durch den Einsatz der Global-Shutter-Technologie kann die Positionierungsgenauigkeit von Teilen auf Hochgeschwindigkeitsmontagelinien ermittelt und so die Montageausbeute der Produkte sichergestellt werden.
KI-Transportballmaschine
In Kombination mit der HDR-Technologie werden die Belichtungsparameter in den wechselnden Szenen mit starkem und schwachem Licht am Tunneleingang und -ausgang automatisch optimiert, um die Kennzeichenerkennungsrate bei jedem Wetter zu gewährleisten.
3D-Scanner
Die berührungslose dreidimensionale Digitalisierung erfolgt mithilfe optischer Bildgebungstechnologie. Durch die Projektion strukturierter Gitter und die Erfassung der Oberflächendeformationsbilder von Objekten werden hochpräzise dreidimensionale Modelle durch Mehrwinkelaufnahmen und Spleißen erzeugt.
Prozess des CMOS-Kameramoduls
Moduldesign und Materialbeschaffung
Optisches Design: Glas-/Kunststofflinsenkombination auswählen, Brennweite und Sichtfeld berechnen, Verzerrung und Streuung optimieren.
Sensorauswahl: Wählen Sie den CMOS-Sensortyp basierend auf den Spezifikationen aus, bestimmen Sie Pixelgröße, Auslesegeschwindigkeit und HDR-Unterstützung.
ISP-Integration: Entwerfen Sie einen Bildsignalprozessor (ISP), der Rauschunterdrückung, Autofokus (AF) und automatische Belichtungsalgorithmen (AE) integriert.
Schaltungsdesign: Entwerfen Sie eine FPC-Softboard-Schaltung, die der elektrischen Schnittstelle zwischen dem Sensor und dem Controller-Chip entspricht.
Rohmaterialvorbereitung: Beschaffung von Kernmaterialien wie Linsen, CMOS-Sensoren, VCM-Schwingspulenmotoren, IR-Filtern und FPCS.
SMT-Montage (PCBA-Prozess)
1. PCB-Druck und Lotpastenanwendung
Drucken Sie Lötpaste auf die PCB-Pads.
2. Komponenteninstallation
Verwenden Sie eine SMT-Bestückungsmaschine, um winzige Komponenten wie Sensoren, Widerstände und Kondensatoren präzise auf der Leiterplatte zu installieren.
3. Reflow-Löten
Der Hochtemperatur-Reflow-Lötofen schmilzt die Lotpaste und fixiert die Bauteile.
4. AOI-Inspektion (automatische optische Inspektion)
Überprüfen Sie die Schweißqualität, um Probleme wie Fehlschweißungen und Kurzschlüsse zu vermeiden.
Modulmontage
Objektivmontage: Richten Sie das Objektiv (Festbrennweite oder Autofokus) am Sensor aus, um eine Übereinstimmung der optischen Mitte sicherzustellen. Die hochpräzise Kalibrierung wird mit dem AA-Gerät (Active Alignment) durchgeführt und der Luftspalt wird angepasst und abgedichtet, um Staub zu verhindern.
Sensorverpackung: Der Sensor wird im COB- (Chip on Board) oder CSP- (Chip Scale Package) Verfahren an das Leiterplattensubstrat gebunden.
Modulintegration: Montieren Sie die Linse, den VCM-Motor, den IR-Filter und den Sensor nacheinander und fixieren Sie die Komponenten (z. B. Aushärtung des UV-Klebers) durch den Dosiervorgang.
Schweißen Sie den FPC-Stecker, um den elektrischen Signalpfad zu vervollständigen.
Umweltkontrolle: Der gesamte Vorgang wird in einer staubfreien Werkstatt (mit Klasse 1000 oder niedriger) durchgeführt und die Temperatur, Luftfeuchtigkeit und der Schutz vor elektrostatischer Entladung (ESD) werden kontrolliert.
Test- und Qualitätskontrollphase
Optischer Test: Auflösung (MTF-Messung), Verzerrung, Farbwiedergabegenauigkeit (24-Farben-Kartenkalibrierung).
Elektrische Leistungstests: Signalintegrität, Stromverbrauch, Bildratenstabilität und Signal-Rausch-Verhältnis (SNR).
Umweltzuverlässigkeit: Zyklen bei hohen und niedrigen Temperaturen (-40 °C bis 85 °C), Vibration und Schock, Alterungslebensdauertests.
Verpackung und Versand
1. Antistatische Verpackung zur Vermeidung von Transportschäden.
2. Stellen Sie das Datenblatt und den Treibercode bereit (z. B. Linux-Treiber).
Komponenten des CMOS-Kameramoduls
Linse:Das Objektiv ist dafür verantwortlich, externes Licht zu bündeln und präzise auf den Bildsensor zu fokussieren. Die gemeinsame Linsenstruktur besteht aus einer Kombination mehrerer Linsen. Hinsichtlich des Materials kann eine Mischung aus Glas und Kunststoff oder eine Ganzglaskonstruktion verwendet werden, um den optischen Anforderungen in verschiedenen Szenarien gerecht zu werden.
CMOS-Sensor:Die Hauptfunktion eines CMOS-Bildsensors besteht darin, optische Signale in elektrische Signale umzuwandeln. Sensoren mit hoher{1}}Auflösung können mehr Details erfassen, während große Pixelgrößen dazu beitragen, die Lichtwahrnehmung in Umgebungen mit wenig{3}Licht zu verbessern.
Bildsignalprozessor (ISP):Der ISP ist für die Durchführung von Vorgängen wie Rauschunterdrückung, Farbkorrektur, automatische Belichtung und Weißabgleich an den vom Sensor ausgegebenen Rohdaten verantwortlich. Es unterstützt auch erweiterte Funktionen wie HDR-Synthese und Multi-Frame-Rauschunterdrückung. Der ISP kann ein unabhängiger Chip sein oder in den Hauptsteuerungs-SoC integriert sein.
Filter:In einem Modul wird ein Filter eingesetzt, um überschüssiges Licht herauszufiltern. Der IR-Sperrfilter wird verwendet, um Infrarotlicht zu blockieren, während der CFA die Oberfläche des Sensors bedeckt. Die Leistung dieser Filterelemente wirkt sich direkt auf die Farbgenauigkeit und das Signal-zu-Verhältnis des Bildes aus.
Fokussierung und Anti-Shake-System:Schwingspulenmotoren (VCM) und piezoelektrische Klicks können die automatische Fokussierungsfunktion erreichen. Das optische Bildstabilisierungssystem (OIS) kann die Bildstabilität verbessern.
Schaltungs- und Strukturkomponenten:FPC oder PCB tragen Sensoren, ISPs und andere elektronische Komponenten.
Gehäuse und Halterung:Es bietet mechanischen Schutz und verfügt außerdem über ein Wärmeableitungsdesign, um die Stabilität des Moduls im Langzeitbetrieb zu gewährleisten. Einige Module integrieren auch Temperatursensoren zur Überwachung des Betriebsstatus.
Schnittstelle:Es dient der Kommunikation mit dem Hauptchip oder anderen Geräten. Zu den gängigen Schnittstellen gehören die MIPI-Schnittstelle, die IP-Schnittstelle und die USB-Schnittstelle. Die Auswahl der Schnittstelle muss auf der Grundlage der Bandbreitenanforderungen und Stromverbrauchsbeschränkungen des Anwendungsszenarios erfolgen.
Hilfskomponenten:Inklusive Infrarot-Fülllicht und Umgebungslichtsensor. Das Infrarot-Fülllicht sorgt für zusätzliche Beleuchtung bei schlechten{1}Lichtverhältnissen, während der Umgebungslichtsensor zur automatischen Anpassung der Belichtungsparameter verwendet wird.
Wie können Sie mit uns zusammenarbeiten?
Bedarfsanalyse
Kommunizieren Sie Anforderungen mit Kunden
Entwurfsschema
Entwerfen Sie Lösungen, die den Kundenbedürfnissen entsprechen
Zusammenarbeit aufbauen
Bereitstellung von Kameramodulzeichnungen und Aufbau einer Zusammenarbeit
Machen Sie Proben
Prüfung des Kameramoduls gemäß Designplan
Kameramodultest
Versenden Sie Muster, und die Kunden werden sie testen
Massenproduktion
Nachdem die Muster den Kundentest bestanden haben, beginnt die Massenproduktion
Zertifizierungen
RoHS, REACH, ISO, CE, FCC
FAQ
F: Was ist ein Kompaktkameramodul?
A: Kompaktkameramodule werden häufig in elektronischen Geräten wie Mobiltelefonen und Tablet-Computern verwendet. Um sowohl die Größe als auch die Anzahl der erforderlichen Elemente zu reduzieren, umfasst das optische Design typischerweise mehrere stark asphärische Oberflächen.
F: Welche verschiedenen Arten von Kameramodulen gibt es?
A: Geteilt durch die Position gibt es zwei Arten von Kameramodulen: ein Frontkameramodul und ein Rückkameramodul.
F: Was sind die Unterschiede zwischen CMOS-Kameramodulen und CCD-Kameramodulen?
A: Der Hauptunterschied zwischen CMOS- und CCD-Kameramodulen besteht darin, dass CCD Ladungen Zeile für Zeile durch globale Belichtung überträgt, was zu einer hohen Bildqualität, aber einem hohen Stromverbrauch und einer langsamen Geschwindigkeit führt und es für die professionelle Fotografie geeignet macht. Jedes Pixel des CMOS verarbeitet Signale unabhängig voneinander und zeichnet sich durch geringen Stromverbrauch, hohe Geschwindigkeit und niedrige Kosten aus. Es wird häufig in Mobiltelefonen und Sicherheitssystemen verwendet. In den letzten Jahren hat sich seine Bildqualität der von CCD angenähert. Im Zuge der technologischen Weiterentwicklung ersetzt CMOS nach und nach CCD und wird zum Mainstream.
F: Wie wählt man ein CMOS-Kameramodul aus?
A: Bei der Auswahl eines CMOS-Kameramoduls sollte auf Sensorgröße, Pixeltyp, Bildrate, Schnittstellentyp und die Integration eines ISP geachtet werden. Gleichzeitig sollte eine umfassende Betrachtung in Kombination mit dem Stromverbrauchsbudget und Anwendungsszenarien erfolgen.
F: Sind die Kosten für die Anpassung von CMOS-Kameramodulen hoch?
A: Die Kosten für die individuelle Anpassung von CMOS-Kameramodulen variieren aufgrund unterschiedlicher Anforderungen stark. Die Kernkosten hängen von der Sensorleistung, kundenspezifischen Funktionen wie HDR/Infrarot, der Verpackungsqualität und dem Einkaufsvolumen ab. Durch Massenproduktion kann der Stückpreis deutlich gesenkt werden. SincereFirst kann eine Komplettlösung für CMOS-Kameramodule anbieten und unterstützt auch die Anpassung.
F: Was sind die Vorteile von CMOS-Kameras?
A: Kleine Größe ; Youdaoplaceholder0 hat einen deutlich geringeren Stromverbrauch als herkömmliche CCD-Sensoren; Youdaoplaceholder0 Niedrige Kosten ; Youdaoplaceholder0 Hohe Integration; Mit der hervorragenden Leistung bei schlechten Lichtverhältnissen von und der schnellen Reaktionsfähigkeit von können in Kombination mit intelligenten Algorithmen Vollfarb-Nachtsicht, Aufzeichnung mit hoher Bildrate und Bildgebung mit großem Dynamikbereich erreicht werden.
F: Welche Geräte verwenden normalerweise CMOS-Kameras?
A: CMOS-Kameras werden häufig in Bereichen wie Smartphones, Sicherheitsüberwachungssystemen, medizinischen Endoskopen, Drohnen-Kardanringen, ADAS in Fahrzeugen, industriellen Inspektionsgeräten und Digitalkameras für Verbraucher- verwendet. Ihr geringer Stromverbrauch, ihre hohe Integration und ihre Kostenvorteile machen sie zur bevorzugten Wahl für moderne Bildgebungsgeräte.
F: Was ist ein Sensormodul?
A: Das Sensormodul ist ein Gerät, das entwickelt wurde, um das Vorhandensein eines Einsatzes im Umspritzvorgang zu erkennen. Das Gerät ist einfach anzuwenden und ermöglicht die Einstellung des Leseabstands von der Trennfuge. Das Sensormodul ist mit eingebettetem Magneten erhältlich.
F: Welche wichtigen Komponenten hat das Kameramodul?
A: Unter den Hauptkomponenten des Kameramoduls ist der Bildsensor die wichtigste, da der Sensor für die Bildqualität am wichtigsten ist. Der Sensor wandelt das vom Objektiv übertragene Licht in ein elektrisches Signal um, das dann von einem internen DA in ein digitales Signal umgewandelt wird.
Trennlinie. Das Sensormodul ist mit eingebettetem Magneten erhältlich.
F: Welche wichtigen Komponenten hat das Kameramodul?
A: Unter den Hauptkomponenten des Kameramoduls ist der Bildsensor die wichtigste, da der Sensor für die Bildqualität am wichtigsten ist. Der Sensor wandelt das vom Objektiv übertragene Licht in ein elektrisches Signal um, das dann von einem internen DA in ein digitales Signal umgewandelt wird.
