MIPI-Kameramodul
Ihr professioneller Hersteller von Kameramodulen
Guangzhou Sincere Information Technology Ltd. ist seit seiner Gründung im Jahr 1992 ein professionelles und führendes High-Tech-Unternehmen im Bereich Hersteller integrierter optischer Geräte und Anbieter von Lösungen für optische Bildgebungssysteme. Wir sind auf die Herstellung verschiedener Kameramodule spezialisiert, um Sie bei der Erstellung hochgradig individueller Kameramodullösungen zu unterstützen, darunter MIPI-Kameramodule von 0,1 MP bis 200 MP und USB-Kameramodule sowie Endoskopkameramodule mit einem Durchmesser von 0,9 mm bis 10 mm.
Qualitätssicherung
Alle unsere Kameramodule müssen von einer professionellen Qualitätskontrolle geprüft werden, und die Produkte werden vor dem Versand in strikter Übereinstimmung mit den nationalen Standards geprüft. Und der gesamte Prozess wird strikt nach dem ISO9001-Qualitätssystem umgesetzt.
01
Fortschrittliche Ausrüstung
Professionelle Herstellung von AA-Geräten (Active Alignment), staubfreie COB-100--Werkstatt.
02
Professionelles technisches Team
Seit über 30 Jahren fertigen wir Kameramodule. Und wir verfügen über erstklassige professionelle F&E-Talente, Managementtalente und Vertriebselite mit umfassender Erfahrung.
03
Guter Service
Wir bieten 1 Jahr Ersatz und 10 Jahre Garantie. Darüber hinaus bieten wir Schulungen zum Umgang mit dem Kameramodul an.
04
Angemessener Preis
Wir bieten wettbewerbsfähige Preise, um eine Win-Win-Situation zu erzielen.
05
Das MIPI-Kameramodul ist eine integrierte Kamerakomponente, die die Standardschnittstelle der MIPI Alliance übernimmt und speziell für mobile Geräte und eingebettete Bildverarbeitungssysteme entwickelt wurde. Es kommuniziert mit dem Prozessor über das standardisierte Protokoll MIPI CSI-2 (Camera Serial Interface-2), um eine Hochgeschwindigkeits-Bilddatenübertragung zu erreichen.
Vorteile des MIPI-Kameramoduls
Lorem ipsum dolor sit amet consectetur adipisicing elit.
Miniaturisiertes Design
Die Größe des Kameramoduls kann nur 5 x 5 x 3 mm betragen, wodurch es für Geräte mit begrenztem Platz geeignet ist.
Hohe Auflösung und hohe Bildrate
Das Kameramodul mit MIPI-Schnittstelle unterstützt eine hohe Auflösung und eine hohe Bildrate, sodass hohe Pixelanforderungen wie 5 Millionen und 8 Millionen problemlos erfüllt werden können.
Geringe Leistung
MIPI-Kameramodule haben einen geringen Stromverbrauch, wodurch der Energieverbrauch effektiv gesenkt wird, und eignen sich für Geräte, die über einen längeren Zeitraum laufen müssen.
Mehrkanal-Hohe Bandbreite
Es verwendet die MIPI CSI-2-Schnittstelle und unterstützt Konfigurationen mit 1 bis 4 Kanälen (Lane). Die Einzelkanalrate kann 2,5 Gbit/s (D-PHY) oder höher erreichen (z. B. C-PHY). Mit einer Gesamtbandbreite von 10 Gbit/s für 4 Kanäle unterstützt es problemlos hochauflösende Videostreams wie 4K@60fps und 8K@30fps.
Starke Anti-Fähigkeit
Bei der differenziellen Signalübertragung integriert das Kameramodul normalerweise eine Metallabschirmschicht, um externe Störungen zu reduzieren.
Erschwinglich
MIPI-Kameramodule der gleichen Spezifikation sind relativ günstiger.
Arten von MIPI-Kameramodulen

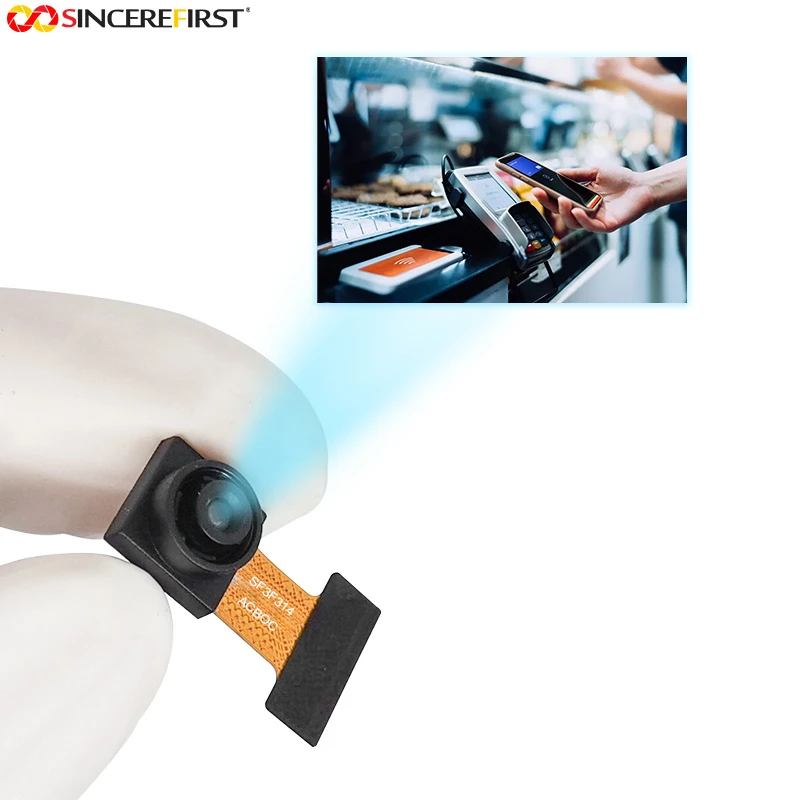

Scannendes MIPI-Kameramodul
Es kann einen klaren Bilderkennungseffekt in Scangeräten bieten und die Scangenauigkeit und -geschwindigkeit verbessern.

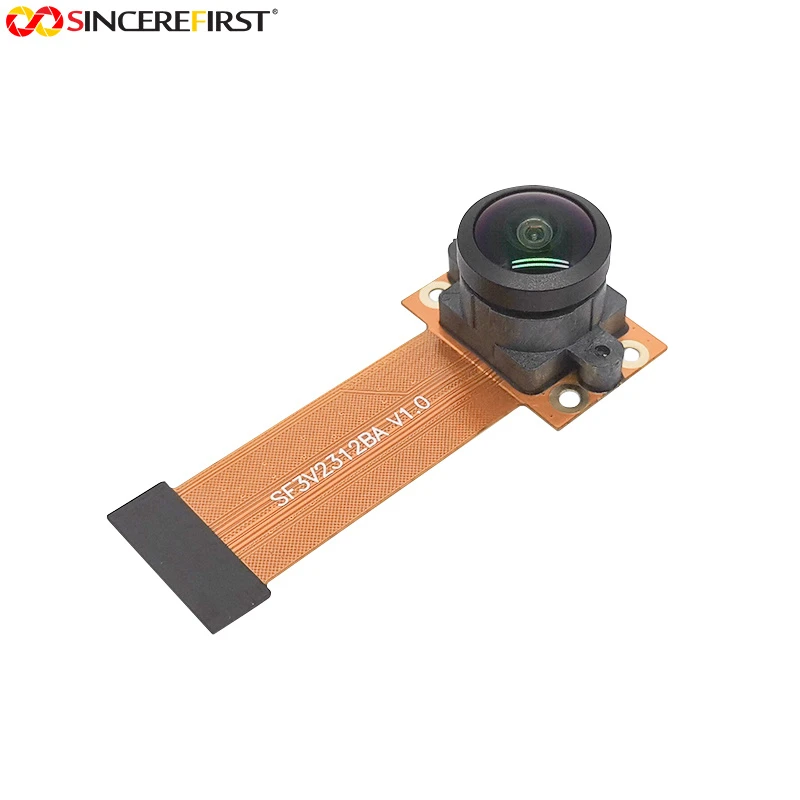

Global Shutter MIPI-Kameramodul
Es überträgt Daten über die MIPI-Schnittstelle. Dieses Kameramodul zeichnet sich durch hohe Bildraten und qualitativ hochwertige-Bilder aus und eignet sich daher für verschiedene komplexe Anwendungsszenarien.

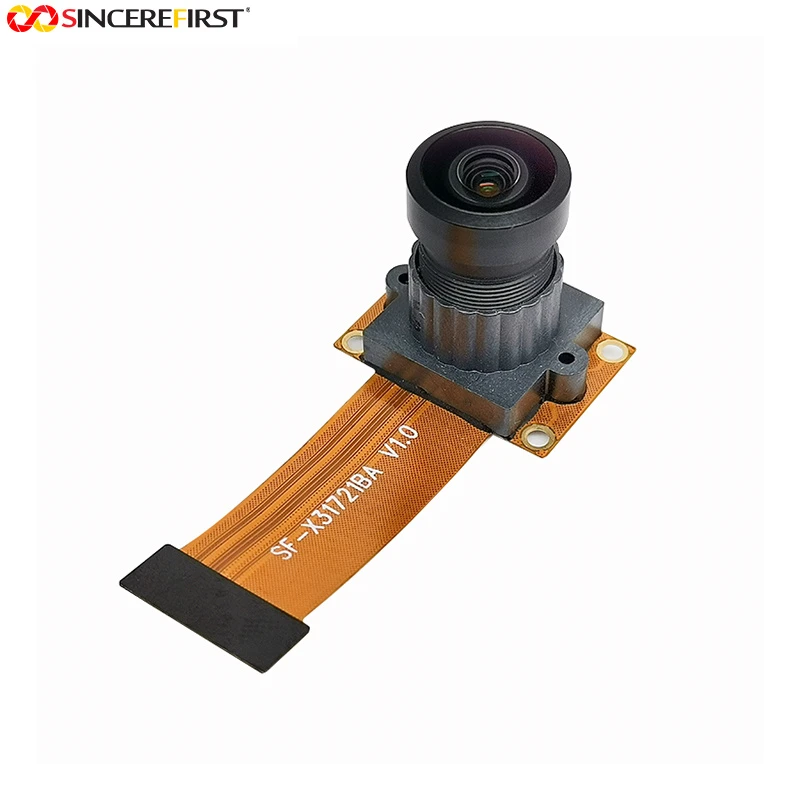

Low{0}}MIPI-Kameramodul (Starlight).
Es handelt sich um ein MIPI-Kameramodul, das auch in Umgebungen mit wenig Licht-klare Bilder aufnehmen kann und typischerweise in Anwendungen verwendet wird, die einen Betrieb bei schlechten Lichtverhältnissen erfordern.
Hochtemperaturbeständiges MIPI-Kameramodul
Es kann in Hochtemperaturumgebungen stabil betrieben werden und verwendet in der Regel spezielle Materialien und Designs, um einen normalen Betrieb auch bei hohen Temperaturen sicherzustellen.

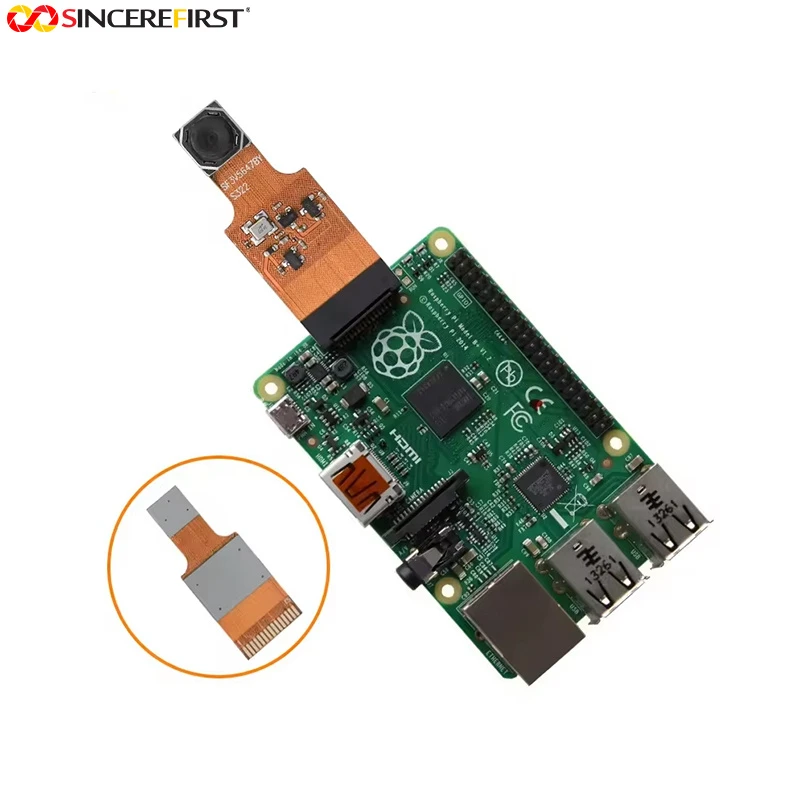

Raspberry Pi MIPI-Kameramodul
Es handelt sich um ein Kameramodul, das die MIPI-Schnittstelle nutzt und typischerweise in eingebetteten Geräten wie Raspberry PI verwendet wird.

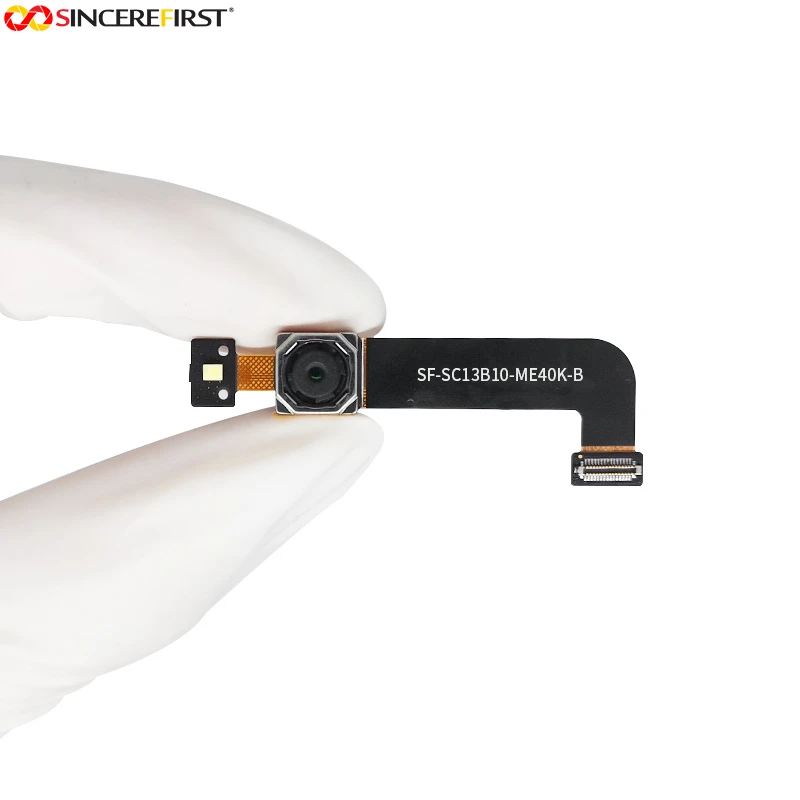

MIPI-Kameramodul mit LED
Es ist in der Regel mit einem LED-Blitz ausgestattet und eignet sich für eine Vielzahl von Anwendungen, darunter mobile Geräte, Smart-Home-Geräte, medizinische Geräte usw.
Anwendung des MIPI-Kameramoduls
Hochgeschwindigkeitskamera
Eine Hochgeschwindigkeitskamera ist ein Multifunktionsgerät, das für die schnelle Aufnahme von Dokumenten, Fotos und Videos sowie für hochauflösende Aufnahmen konzipiert ist.
Infrarot-Nachtsicht
Im Nachtsichtsystem nutzt das MIPI-Kameramodul Infrarottechnologie, um Bilder bei schlechten Lichtverhältnissen aufzunehmen und so die Sichtbarkeit und Sicherheit zu verbessern.

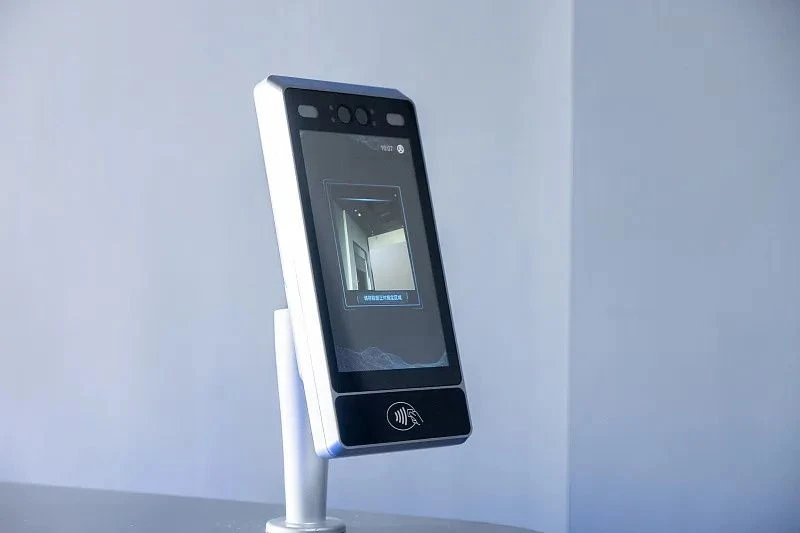

Gesichtserkennungsgeräte
In intelligenten Gebäuden wie Gemeinden, Hotels und Bürogebäuden kann der Einsatz von MIPI-Binokularkameramodulen die Geschwindigkeit und Genauigkeit der Gesichtserkennung deutlich verbessern.

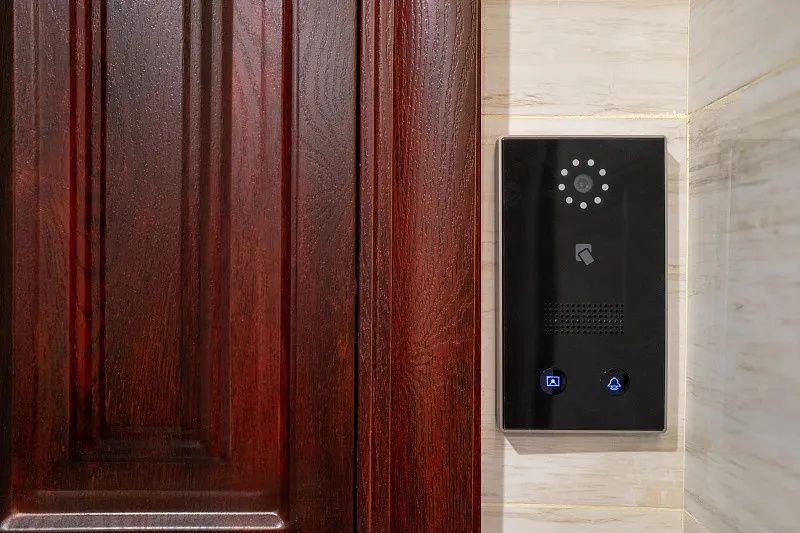

Smart Home
Im Smart-Home-Bereich kann das MIPI-Kameramodul in intelligenten Türschlössern, Smart-Home-Sicherheitsgeräten und anderen Geräten eingesetzt werden.

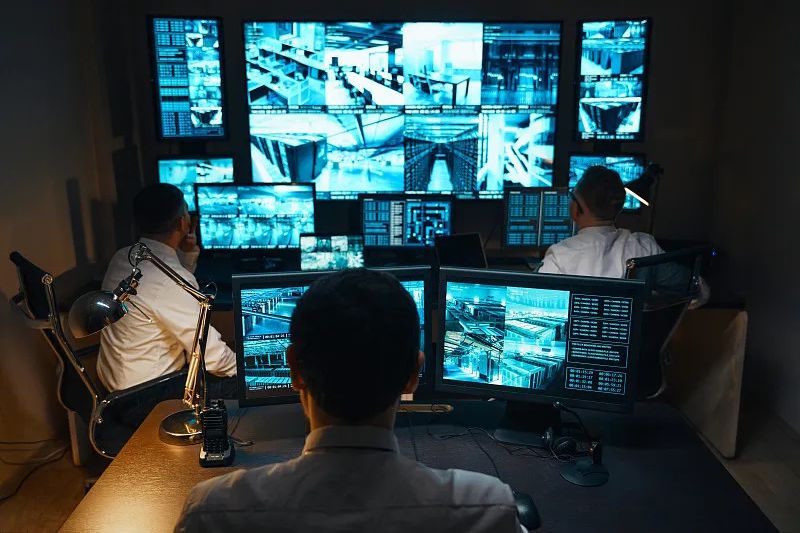

Intelligente Sicherheit
Im Bereich Smart Security können MIPI-Kameramodule in Überwachungs- und Sicherheitsbereichen wie Heimüberwachung, Gewerbeüberwachung usw. eingesetzt werden.
Online-Bildung
Im Bildungsbereich können MIPI-Kameramodule im Fernunterricht und auf Online-Bildungsplattformen eingesetzt werden, um die Interaktivität und das Erlebnis des Online-Unterrichts zu verbessern.
Prozess des MIPI-Kameramoduls
Hardwareauswahl und -vorbereitung
1. Auswahl der Kernkomponenten
Bildsensor: Der CMOS-Bildsensor (CIS) wird aufgrund seines geringen Stromverbrauchs, seiner hohen Integration und seiner Eignung für mobile Geräte wie Mobiltelefone bevorzugt. Der Sensor muss das MIPI CSI-2-Protokoll unterstützen und die physikalische Größe wirkt sich direkt auf die Bildqualität aus.
Optische Linse: Wählen Sie Objektivparameter (z. B. Brennweite, Blende) entsprechend dem Anwendungsszenario aus, die mit den Sensorpixeln übereinstimmen müssen, um eine Auflösung zu gewährleisten.
Peripherieschaltkreise: einschließlich Schnittstellenplatine (unterstützt die physische MIPI-CSI-Verbindung), VCM-Motor (zur Objektivfokussierung) usw.
2. Schnittstellenprotokollanpassung
Bestätigen Sie die Anzahl der Kanäle der MIPI-CSI-Schnittstelle (z. B. 4 Lanes oder Aufteilung in zwei 2 Lanes) und stellen Sie sicher, dass die Hardwareverbindung die Anforderungen der differenziellen Signalübertragung erfüllt.
Montage- und Verpackungsprozesse
1. Physische Versammlung
Der Sensor und das Objektiv werden durch eine präzise mechanische Struktur fixiert, und es muss sichergestellt werden, dass die optischen Achsen ausgerichtet sind, um Bildverzerrungen zu vermeiden.
Schaltungslöten: Der Sensor wird über ein Ball Grid Array (BGA) oder Pads mit der Leiterplatte verbunden. Die Temperatur muss kontrolliert werden, um eine Beschädigung der Komponenten zu verhindern.
2. Spenden und Versiegeln
Verstärken Sie wichtige Komponenten (z. B. die Verbindung zwischen Linse und Sensor) mit UV-Kleber oder Epoxidharz, um die Stoß- und Staubbeständigkeit zu verbessern.
Bei der Verpackung muss die Dicke des Moduls berücksichtigt werden, um sich an die Platzbeschränkungen von Endgeräten (z. B. Mobiltelefonen) anzupassen.
Verwenden Sie kein doppelseitiges Klebeband, um Lichtpaneele auf staubigen, feuchten, tapezierten oder unebenen Oberflächen wie Ziegeln, unbehandeltem Holz oder rauen Betonwänden zu befestigen.
Funktionskonfiguration und -tests
1. Registerkonfiguration und Datenschreiben
Konfigurieren Sie die Sensorregister über die I2C/SPI-Schnittstelle und legen Sie Parameter wie Bildformat (z. B. YUV422), Auflösung und Bildrate fest.
Eingebettete Firmware muss spezielle Funktionen (wie HDR, Low-Light-Enhancement) unterstützen und per Software auf das Modul gebrannt werden.
2. Photoelektrischer Leistungstest
Grundlegende Tests: einschließlich Dunkelstromtests, Erkennung des Signal-Rausch-Verhältnisses (SNR) und Überprüfung der Farbgleichmäßigkeit.
Bildüberprüfung: Verwenden Sie Standardtestkarten (z. B. ISO12233), um Indikatoren wie Auflösung und Verzerrungsrate zu bewerten und den Ausgabeeffekt durch Bildverarbeitungsalgorithmen zu optimieren.
Youdaoplaceholder0 3. Schnittstellen- und Protokollkompatibilitätstests
Überprüfen Sie die Stabilität der MIPI CSI-2-Datenübertragung (z. B. die Anti--Fähigkeit im Hochgeschwindigkeitsmodus).
Unterstützen Sie Mehrkanal-Datensynchronisierungstests, um Bildrisse oder Bildverluste zu verhindern.
Qualitätskontrolle und Massenproduktion
Umwelttests:Einschließlich Hoch-/Tieftemperatur-Wechseltest, Feuchtigkeitstest und Falltest, um die Modulzuverlässigkeit sicherzustellen.
Automatisierte Kalibrierung:Passen Sie die Linsenposition und Sensorparameter mithilfe optischer Geräte automatisch an, um die Konsistenz in der Massenproduktion zu verbessern.
Der gesamte Prozess muss eng mit dem Hardwaredesign und der Softwareanpassung verknüpft sein. Beispielsweise muss auf Plattformen wie RK3568/RK3558 gleichzeitig das V4L2-Treiber-Framework entwickelt werden, um die Bilderfassung und -verarbeitung zu erreichen.
Komponenten des MIPI-Kameramoduls
Linse
Verantwortlich dafür, Licht zu sammeln und auf den Bildsensor zu fokussieren. Das Objektiv besteht aus mehreren Elementen und dient der Korrektur von Aberrationen und der Verbesserung der Bildqualität. Die Blende steuert die Lichtmenge, die in das Objektiv eindringt, der Fokusmechanismus ermöglicht den Autofokus (AF) oder den Festfokus (FF) .
01
Bildsensor
Wandelt optische Signale in elektrische Signale um, um Bilddaten zu erzeugen. Die gebräuchlichsten Typen sind CCD und CMOS. CMOS-Sensoren werden aufgrund ihres geringen Stromverbrauchs und ihrer geringen Kosten häufig verwendet.
02
Bildsignalprozessor (ISP)
Verarbeitet die vom Bildsensor ausgegebenen Rohdaten, einschließlich Rauschunterdrückung, Farbkorrektur, automatische Belichtung (AE), automatischer Weißabgleich (AWB) usw. Ein ISP kann als eigenständiger Chip existieren oder in ein System -on-Chip (SoC) integriert werden.
03
Fokussierungs- und optische Bildstabilisierungskomponenten
Inklusive Schwingspulenmotor (VCM) und piezoelektrischem Motor (Piezo Motor) für schnelle Fokussierung und hochpräzise Fokussierung. Die optische Bildstabilisierung (OIS) gleicht Handverwacklungen aus, indem sie das Objektiv oder den Sensor bewegt, um die Bildstabilität zu verbessern.
04
Schnittstelle und Anschlüsse
Kommuniziert mit dem Controller-Chip oder anderen Geräten. Zu den gängigen Schnittstellen gehören die MIPI-Schnittstelle und die USB-Schnittstelle. Das MIPI-CSI-2-Protokoll zeichnet sich durch hohe Geschwindigkeit und geringen Stromverbrauch aus.
05
Wie können Sie mit uns zusammenarbeiten?
Bedarfsanalyse
Kommunizieren Sie Anforderungen mit Kunden
Entwurfsschema
Entwerfen Sie Lösungen, die den Kundenbedürfnissen entsprechen
Zusammenarbeit aufbauen
Bereitstellung von Kameramodulzeichnungen und Aufbau einer Zusammenarbeit
Machen Sie Proben
Prüfung des Kameramoduls gemäß Designplan
Kameramodultest
Versenden Sie Muster, und die Kunden werden sie testen
Massenproduktion
Nachdem die Muster den Kundentest bestanden haben, beginnt die Massenproduktion
Zertifizierungen
RoHS, REACH, ISO, CE, FCC
CE
FCC
ISO 9001
ERREICHEN
RoHS
FAQ
Welche Pixel hat das MIPI-Kameramodul?
MIPI-Kameramodule sind von 0,1 MP bis 200 MP erhältlich. Zu den gängigen Pixeln gehören 2 MP, 5 MP, 8 MP, 12 MP, 16 MP und 21 MP usw.
Was ist ein Kameramodul?
Das Kameramodul ist ein Produkt zum Aufnehmen von Fotos und Videos von mobilen Geräten wie Smartphones, Autos und Smart-Home-Geräten. In allen Bereichen ist ein hohes Maß an Technologie erforderlich, das hohe Auflösung, Miniaturisierung, Verschlankung, geringen Stromverbrauch und hohe Steifigkeit erfordert.
Was ist eine modulare Kamera?
Eine modulare Kamera besteht aus zwei separaten Teilen: einer kleineren Sensoreinheit, bestehend aus Bildsensor und Objektiv, und einer Haupteinheit, in der die Bildverarbeitung und die Netzwerkkommunikation stattfinden. Die Sensoreinheit wird per Kabel mit der Haupteinheit verbunden, sodass die beiden Teile getrennt voneinander platziert werden können.
Was ist ein Kompaktkameramodul?
Kompaktkameramodule werden häufig in elektronischen Geräten wie Mobiltelefonen und Tablet-Computern eingesetzt. Um sowohl die Größe als auch die Anzahl der erforderlichen Elemente zu reduzieren, umfasst das optische Design typischerweise mehrere stark asphärische Oberflächen.
Welche verschiedenen Arten von Kameramodulen gibt es?
Geteilt durch die Position gibt es zwei Arten von Kameramodulen: ein vorderes Kameramodul und ein hinteres Kameramodul.
Welche Anwendungen gibt es für die Verwendung eines Kameramoduls?
Vision-Inspektion, Augmented Reality, Dokumentenscannen, Head-Mount-Displays, Überwachungsanwendungen, Hindernisvermeidung, industrielle Automatisierung, 3D-Vision-basierte Unterstützung
Wie entsteht ein Kameramodul?
Das Mobiltelefonkameramodul umfasst eine optische Linsenbaugruppe, die auf einer Linsenbasis angeordnet ist, eine flexible Leiterplatte und einen komplementären Metalloxidhalbleiter-Bildsensorchip (CMOS), wobei die Linsenbasis fest auf der flexiblen Leiterplatte befestigt ist; Der CMOS-Bildsensorchip ist fest mit dem ... verklebt.
Was ist ein Sensormodul?
Das Sensormodul ist ein Gerät, das entwickelt wurde, um das Vorhandensein eines Einsatzes im Umspritzvorgang zu erkennen. Das Gerät ist einfach anzuwenden und ermöglicht die Einstellung des Leseabstands von der Trennfuge. Das Sensormodul ist mit eingebettetem Magneten erhältlich.
Was ist der Unterschied zwischen einem Sensor und einem Modul?
Ein Sensor ist ein Gerät, das die Informationen des Messobjekts erfasst und diese nach bestimmten Regeln in ein elektrisches Signal oder eine andere gewünschte Form der Informationsausgabe umwandelt. Ein Sensor besteht normalerweise aus einem empfindlichen Element und einem Umwandlungselement, das erfasste Informationen in elektrische Signale oder andere Formen der Informationsausgabe umwandeln kann, um den Anforderungen der Informationsübertragung, -verarbeitung, -speicherung, -anzeige, -aufzeichnung und -steuerung gerecht zu werden.
Das Kameramodul ist eine Komponente, die Hardware wie Objektiv, Bildsensor und Bildsignalprozessor integriert, um Bilder zu erfassen und in digitale Signale umzuwandeln. Das Kameramodul sammelt Licht durch das Objektiv, projiziert es auf den Bildsensor, wandelt das Lichtsignal über eine Fotodiode in ein elektrisches Signal um und gibt es dann über eine Analog-{1}}zu---Umwandlungsschaltung und einen Bildsignalprozessor aus.
Hat Raspberry Pi ein Kameramodul?
Raspberry Pi-Kameramodule sind mit allen Raspberry Pi-Computern mit CSI-Anschlüssen - kompatibel, d. h. mit allen Modellen außer Raspberry Pi 400 und der 2016-Startversion von Zero.
Welche wichtigen Komponenten hat das Kameramodul?
Unter den Hauptkomponenten des Kameramoduls ist der Bildsensor der wichtigste, da der Sensor für die Bildqualität am wichtigsten ist. Der Sensor wandelt das vom Objektiv übertragene Licht in ein elektrisches Signal um, das dann von einem internen DA in ein digitales Signal umgewandelt wird.
Was ist der Unterschied zwischen einer Kamera und einer Kompaktkamera?
Kompaktkameras sind viel kleiner, leichter, kostengünstiger und weniger auffällig, aber Spiegelreflexkameras ermöglichen eine geringere Schärfentiefe, eine größere Auswahl an Motivstilen und das Potenzial für eine höhere Bildqualität.
