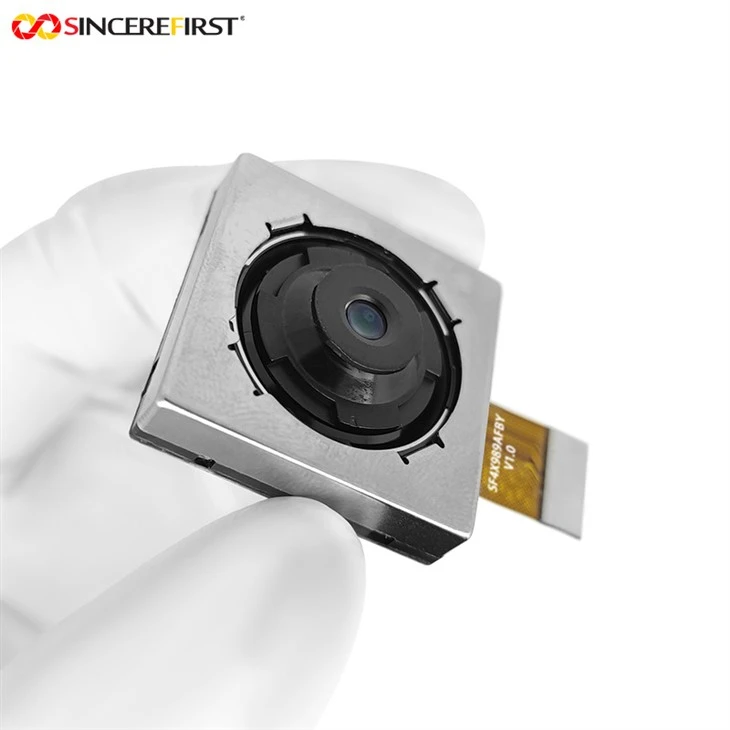

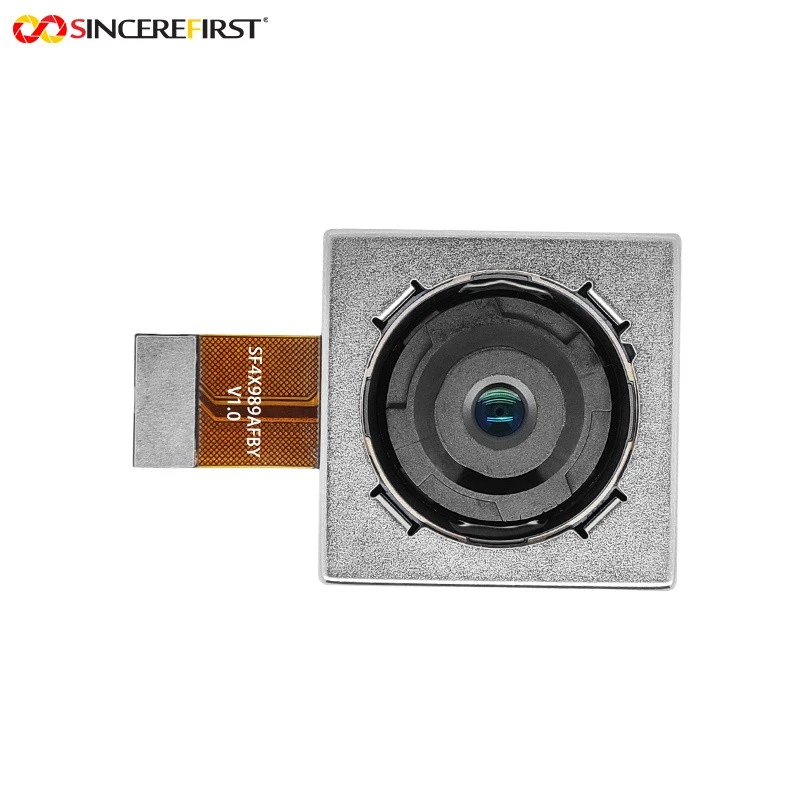

Sony IMX989 50MP Large Sensor C-PHY Autofokus FPC-Kameramodul
Guangzhou Sincere Information Technology Ltd. ist einer der professionellsten Hersteller und Lieferanten von Sony IMX989 50MP Large Sensor C-PHY Autofokus-FPC-Kameramodulen in China. Willkommen bei Großhandelsrabattprodukten, die hier in unserer Fabrik zum Verkauf stehen. Kundenspezifische Bestellungen sind willkommen.
Entwickler, die nach den Sony IMX989-Spezifikationen suchen, müssen oft mehr wissen als nur, was der Bildsensor allein leisten kann. Ein praktisches Kameradesign hängt auch vom Objektiv, der Fokussierungsstruktur, der Schnittstelle, dem Anschluss und dem verfügbaren mechanischen Platz ab. Dieses Modul integriert den 50MP IMX989 in eine definierte FPC-Kamerakonfiguration, die auf seinem großen 1/0,98-Zoll-Sensorformat basiert.
Der IMX989 bietet eine native Auflösung von 8192 × 6144 mit 1,6 μm Pixeln und unterstützt 4K@30FPS, 4-in-1-Pixel-Betrieb, Octa-PD, HDR und 8/10/12/14-Bit-RAW-Ausgabe. Das Modul verfügt über VCM-Autofokus, eine optische Konfiguration D87 Grad × H72 Grad × V57 Grad und eine 30Pin BTB C-PHY MIPI-Schnittstelle. Als Standardproduktionsprozess für dieses Modell kommt Active Alignment zum Einsatz.
Merkmale
•1/0,98 Zoll große Sensorplattform
Der Sony IMX989 verwendet ein optisches 1/0,98--Zoll-Format mit 1,6 μm Pixeln, was die Sensorgröße zu einem der Hauptgründe macht, dieses Modul gegenüber kleineren 50-MP-Alternativen in Betracht zu ziehen.
•50 MP native Bilddetails
Der Sensor bietet eine native Auflösung von 8192 × 6144, während die bestätigte Videoausgabe 4K@30FPS beträgt und unterstützt Projekte, die eine hochauflösende Standbildaufnahme sowie eine 4K-Videoausgabe erfordern.
•Octa-PD mit VCM-Autofokus
Das Modul kombiniert die Octa{1}PD-Fähigkeit des IMX989 mit einer VCM-Autofokusstruktur und einem Fokusbereich von 13 cm bis unendlich für Geräte, die Motive in wechselnden Entfernungen erfassen müssen.
•8/10/12/14-Bit RAW-Ausgabe
Die Multi{0}}Bit-RAW-Unterstützung bietet mehrere Bilddatentiefenoptionen für nachgelagerte ISP-Entwicklungs- und Bildverarbeitungspipelines.
•30Pin C-PHY MIPI-Integration
Die 30Pin BTB C-PHY MIPI-Schnittstelle bietet eine definierte hostseitige Integrationsroute für OEM-Geräte mit einem kompatiblen Prozessor und einer kompatiblen Platinenarchitektur.
•Eigene-aktive Ausrichtungsproduktion
Dieses Standardmodell wird mit der Active Alignment-Ausrüstung von SincereFirst hergestellt. AA wird bei der Montage des Kameramoduls als Herstellungsprozess verwendet und nicht als Merkmal des IMX989-Sensors selbst behandelt.
Anwendung des MIPI-Kameramoduls
•Hoch-Detaillierte Handheld-Bildgebung
Der große Sensor, die native Auflösung von 50 MP und der VCM-Autofokus können Handscanner, tragbare Bildgebungstools und andere Geräte unterstützen, die eine detaillierte Erfassung über sich ändernde Motiventfernungen hinweg erfordern.
•Intelligente Imaging-Terminals
Die C-PHY-Schnittstelle und die Autofokus-Struktur können für intelligente Terminals, Zugangsgeräte und eingebettete Bildgebungssysteme evaluiert werden, die eine hochauflösende Kamera in einem integrierten Gerät erfordern.
•Dokument- und visuelle Erfassung
Dank der hohen nativen Auflösung und der Multibit-RAW-Ausgabe eignet sich das Modul für Dokumentenerfassungsstationen, visuelle Archivierungsgeräte und andere Systeme, bei denen es auf die Beibehaltung von Bilddetails ankommt.
•OEM-Bildgebung mit hoher -Auflösung
Das IMX989-Modul bietet eine definierte Kameraroute für große{1}Sensoren für spezielle Bildgebungsgeräte, bei denen die Hostplattform über ausreichend mechanischen Platz und Verarbeitungskapazität für eine 1/0,98-Zoll-Sensorkonfiguration verfügt.
Produktdetails
|
Produktname |
8K-Auflösung AA-Prozess-MIPI-Kameramodul |
|
Sensor |
Sony IMX989 CMOS-Sensor |
|
Pixel |
50 MP |
|
Auflösung |
8192x6144 |
|
Bildrate |
4K@30FPS |
|
Sensorgröße |
1/0,98 Zoll |
|
Besonderheit |
Octa-PD, HDR, 4-in-1-Pixel |
|
Ausgabeformat |
8/10/12/14-Bit RAW |
|
Fokussierbereich |
13cm ~ Unendlich |
|
EFL |
8,7 mm ±5 % |
|
F.NR |
1.9 ±5% |
|
Sichtfeld |
D87 Grad *H72 Grad *V57 Grad |
|
Fokustyp |
VCM-Autofokus |
|
TV-Verzerrung |
＜1% |
|
Verfahren |
Active Alignment (AA) Prozess - Standardproduktion |
|
Schnittstelle |

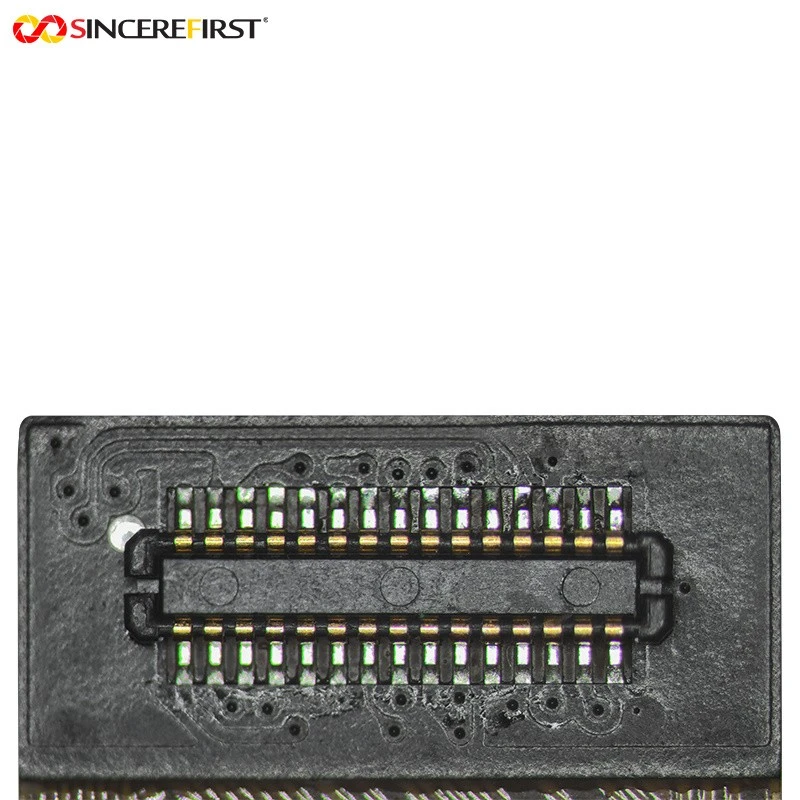

30Pin BTB C-PHY MIPI-Schnittstelle |
Anpassungsoptionen
Große-Mechanische Integration des Sensors
Der 1/0,98-Zoll-Sensor und der optische Stapel erfordern mehr Installationsraum als kleinere Kamerakonfigurationen. Modulabmessungen, Linsenabstand und Gehäuselayout können rund um das Zielgerät besprochen werden, bevor das Design finalisiert wird.
C-PHY-Host- und Connector-Matching
Die 30-Pin-C-PHY-Route sollte auf den Hostprozessor, den Anschluss und die Platinenarchitektur abgestimmt sein. Verfügbare Schnittstellen- und Connector-Informationen können während der Projektintegration besprochen werden.
Konfiguration von Objektiv, Sichtfeld und Fokus
Die Standardansicht D87 Grad × H72 Grad × V57 Grad und der Fokussierbereich von 13 cm bis unendlich können überprüft werden, wenn die Zielanwendung eine andere Szenenabdeckung oder ein anderes Fokussierungsverhalten erfordert.

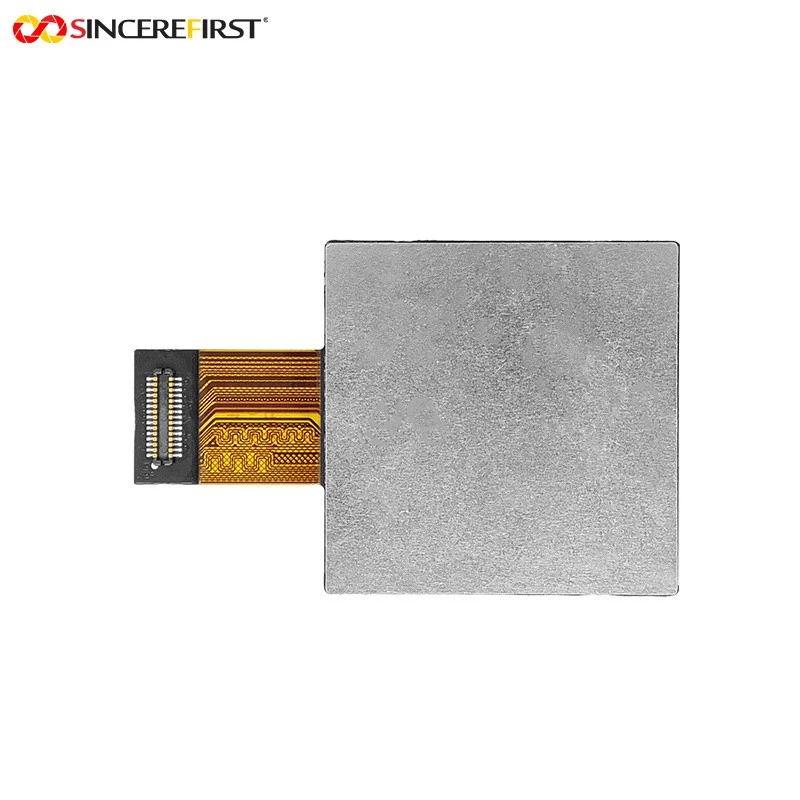

FPC und Modulstruktur
Das FPC-Layout und die damit verbundenen mechanischen Anforderungen können für OEM-Geräte besprochen werden, bei denen die Standardstruktur nicht direkt mit dem verfügbaren Installationsraum übereinstimmt.
AA für verwandte Kameradesigns
Dieses IMX989-Modell verwendet standardmäßig Active Alignment. Andere geeignete Kameramoduldesigns können auch mit AA als zusätzlichem kostenpflichtigen Herstellungsprozess hergestellt werden, wenn ihre optischen Anforderungen den Mehraufwand rechtfertigen.
FAQ
F: Warum ein IMX989-Kameramodul anstelle eines anderen 50-MP-Kameramoduls wählen?
A: Der Hauptunterschied ist das große 1/0,98-Zoll-Sensorformat mit 1,6 μm Pixeln. Projekte, die Wert auf Sensorgröße, hohe native Bilddetails und eine große optische Sensorkonfiguration legen, bevorzugen möglicherweise die IMX989-Route gegenüber kleineren 50-MP-Alternativen.
F: Was sind die wichtigsten Spezifikationen des Sony IMX989-Sensors, der in diesem Modul verwendet wird?
A: Diese Konfiguration verwendet einen 50 MP Sony IMX989 CMOS-Sensor mit einer nativen Auflösung von 8192 × 6144, einem 1/0,98--Zoll-Sensorformat und 1,6 μm Pixeln. Es unterstützt außerdem 4-in-1-Pixelbetrieb, Octa-PD und HDR.
F: Handelt es sich um ein komplettes IMX989-Kameramodul oder nur um den Bildsensor?
A: Dies ist eine vollständige FPC-Kameramodulkonfiguration. Es kombiniert den IMX989-Sensor mit Linsenoptik, VCM-Autofokus, FPC, Anschluss und C-PHY MIPI-Integration.
F: Welche Schnittstelle verwendet das IMX989-Kameramodul?
A: Die bestätigte Schnittstelle ist eine 30Pin BTB C-PHY MIPI-Schnittstelle. Host-Prozessor-Kompatibilität, Steckerführung und Platinenintegration sollten vor der endgültigen Geräteentwicklung bestätigt werden.
F: Welche RAW-Formate werden unterstützt?
A: Zu den bestätigten Bildausgabeformaten gehören 8-Bit, 10-Bit, 12-Bit und 14-Bit RAW.
F: Wie groß ist der Autofokusbereich?
A: Das Modul verwendet den VCM-Autofokus mit einem bestätigten Fokusbereich von 13 cm bis unendlich.
F: Kann ich vor der Produktion ein Muster und technische Informationen anfordern?
A: Ja. Für Bildgebungs- und Integrationstests können Muster besprochen und verfügbare Modulinformationen wie Steckverbinder, Schnittstelle und mechanische Details entsprechend der Projektphase bereitgestellt werden.
F: Können FPC, Objektiv oder Kamerastruktur angepasst werden?
A: Anpassungen können rund um das erforderliche FPC-Layout, die optische Konfiguration, den Anschluss und die mechanische Installation des Zielgeräts besprochen werden.
Evaluieren Sie IMX989 für ein Kameradesign mit großem-Sensor?
Das 1/0,98-Zoll große IMX989 bietet einen anderen Designweg als kleinere 50-MP-Kameramodule, stellt aber auch andere Anforderungen an den mechanischen Platz, die Optik und die Host-Integration. Sprechen Sie mit SincereFirst, um die IMX989-Konfiguration mit anderen 50MP-Optionen zu vergleichen, die C-PHY-Integration zu überprüfen oder ein Muster für Projekttests anzufordern.
